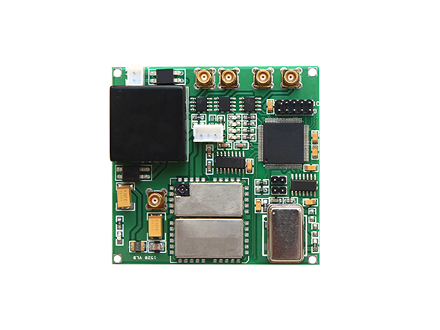

HJ5441LM GPS溫補晶振同步時鐘模塊是針對數字廣播、無線集群通信、同頻同波網等系統設計的一款高精度、快速鎖定的GPS時鐘模塊。采用GPS高精度授時技術和晶振馴服技術，使內部晶體振蕩器(TCXO)輸出頻率精密鎖定在GPS信號上，從而提供高精度的時間和頻率信號。
HJ5441LM GPS時鐘模塊是我公司自行研制設計的時間頻率產品，具有頻率鎖定快、準確度高、穩定可靠、易于系統集成、性價比好等優點，可廣泛應用于廣電、無線集群通信以及時間頻率同步和測試等領域。
特點:
授時精度高，優于30ns
鎖定時間快，加電后小于3分鐘即可工作
頻率輸出準確度高<1e-12(24小時平均)<>
可靈活設置為多種頻率輸出
工業級元器件穩定可靠，MTBF>80000小時
技術參數：
| 輸入: | GPS天線：MCX接口 電源：+5V DC |
| 輸出: | 10MHz頻率信號（可通過跳線調整四路常用頻率輸出，跳線后重新加電即可生效） 2路，10.0MHz（或12.8/14.4/16.8MHz），TTL電平，50Ω,MCX 頻率準確度：<1.0E-12（GPS鎖定狀態，24小時平均值） <1.0E-9（GPS鎖定狀態，實時準確度） 頻率穩定度：<5E-10/1s 1PPS秒脈沖信號（GPS鎖定時輸出，GPS失鎖時無輸出） 2路，MCX接口，TTL電平，50Ω，授時精度<30ns（RMS） 極性：正脈沖，上升沿時間：<10ns，脈沖寬度：500ms， TOD數據 1路，Sip3針，RS232電平GPGGA、GPRMC語句，時間位置等信息輸出, 9600-N-8-1 |
| 指示燈: | 電源、GPS、鎖定、1PPS |
| 物理及環境參數: | 尺寸：71.22 X 67.77 X 17.1mm、安裝孔中心與邊緣距離為1.83mm，孔直徑為2.5mm 重量：小于200g 供電：12V DC 工作溫度：-10℃～+50℃ 存貯溫度：-25℃～+85℃ 濕度： 95％無冷凝 功耗： 啟動<4W, 工作<2.5W |
配置清單：
HJ5441LM GPS溫補晶振時鐘模塊 1塊
18CM MCX-SMA 轉接線 1根
5米SMA吸盤GPS天線 1根
電子版說明書 1份
選件：
HJ5441LM-AD：通過串口命令支持頻率精密偏置微調
HJ5441LM-12V :12V 供電
備注：其他頻點如1MHz、4MHz、4.8MHz、8.4MHz等頻點可在訂貨時與廠家協調
備注：頻率和脈沖輸出默認為TTL電平，可設置為LVTTL電平
