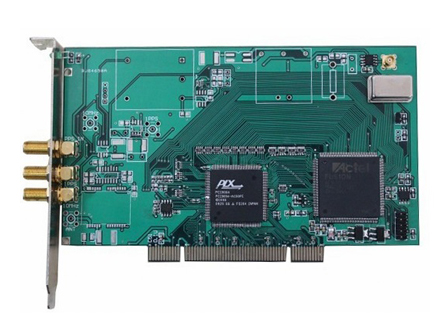

HJ5446-GBD PCI GPS北斗時鐘卡集成了恒溫高穩晶振OCXO和高精度授時型GPS北斗 OEM板,采用大規模集成電路和泰福特電子特有的GPS北斗頻率測控技術，外接天線，可接收GPS北斗衛星的信號，獲取準確的時間數據，并對時間源是否有效進行判斷，使用衛星同步信號馴服內置的高穩恒溫晶振，即使GPS北斗信號短暫丟失的情況下，也能確保為計算機系統提供不間斷的高精度時間信號。
該時統卡產生并發送精確穩定的時間和頻率信號（10MHz、1PPS、TOD），頻率輸出日平均準確度<1E-12，實時準確度可以達到5E-10，可廣泛應用于各種儀器儀表、DVB、DAB、CMMB、Wimax、CDMA等系統對時間頻率要求苛刻的領域。該時鐘卡為計算機、工控機等系統提供高精度的時間和頻率參考信號，從而提高系統的時間精度和準確度，便于系統進行數據處理及系統的維護和故障分析。
主要特點:
PCI總線授時，時間精度優于0.01毫秒
輸出1PPS、TOD、10M參考信號
內置進口高穩恒溫晶振
內置高精度授時型GPS北斗接收機
GPS北斗馴服和保持自動切換
GPS北斗失鎖后依靠高穩恒溫晶振守時
技術參數：
專有系統API授時接口，取時精度優于0.01毫秒，
在總線上提供 1PPS、20PPS、40PPS、100PPS中斷信號及并行時分秒毫秒信號
| 輸出信號： | 10MHz 2路，外擋板1路，SMA；內部電路板1路，MCX 方波，5V，TTL電平，50Ω（*Opt-Sin可選正弦波） 準確度： <1E-12（GPS北斗鎖定，24小時平均值） 保持精度：<5E-10（GPS北斗斷開，保持24小時內） 穩定度： 1s<1E-11 1PPS 2路，外擋板1路，SMA；內部電路板1路，MCX TTL電平，50Ω 授時精度：30ns（RMS） 上升沿時間 <10ns 占空比： 1：1 TOD信號 時間信息： 1路，外擋板1路，DB-9 Female RS232電平，NMEA-0183 GPGGA、GPRMC語句，9600-N-8-1 監控信息： 1路，內部電路板，Sip3 RS232電平，GPGGA、GPRMC、HJSTA語句，GPS北斗狀態，時間、系統信息，9600-N-8-1 |
| GPS北斗接收板： | 高精度授時型GPS北斗 OEM板，SMA 接收GPS L1 北斗 B1信號，時間精度30ns（RMS） |
| 恒溫晶振 ： | 日老化率5E-10 |
| 物理及環境參數： | 尺寸：PCI結構 重量：500g 供電：標準PCI插槽供電 工作溫度：-10℃～+50℃ 存貯溫度：-25℃～+85℃ 濕度： 95％無冷凝 功耗：啟動<7W, 工作<3.6W |
配置清單：
HJ5446-GBD PCI GPS北斗時鐘卡 1個
30米電纜GPS北斗天線及安裝支架 1套
驅動程序及電子版說明書光盤 1份
